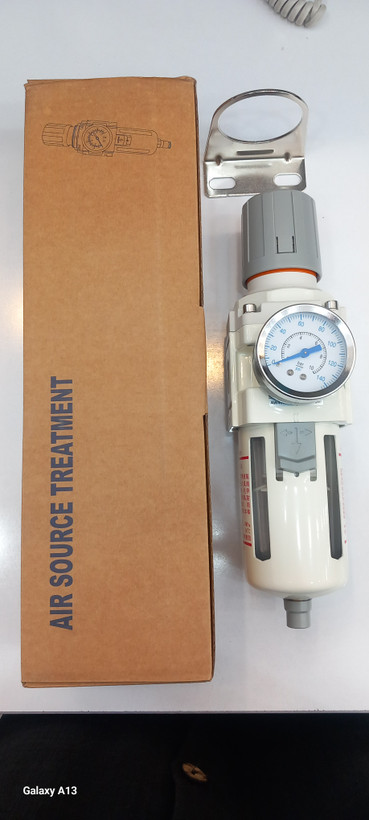

فیلتر رگلاتور باد CPC+ AW4000_04 سایز 1/2 اینچ /رطوبت گیر پنوماتیک
عنوان
فیلتر رگلاتور پنوماتیک
برند
CPC+
مدل
AW4000 _04
سایز اتصال
1/2 اینچ
محدود تنظیم فشار
0.5 تا 9.0 kgf/cm
حداکثر فشار درج شده بر روی جعبه
0.05 تا 1.0 Mpa
سیال
هوای فشرده
جنس مخزن
پلی کربنات
اقلام همراه

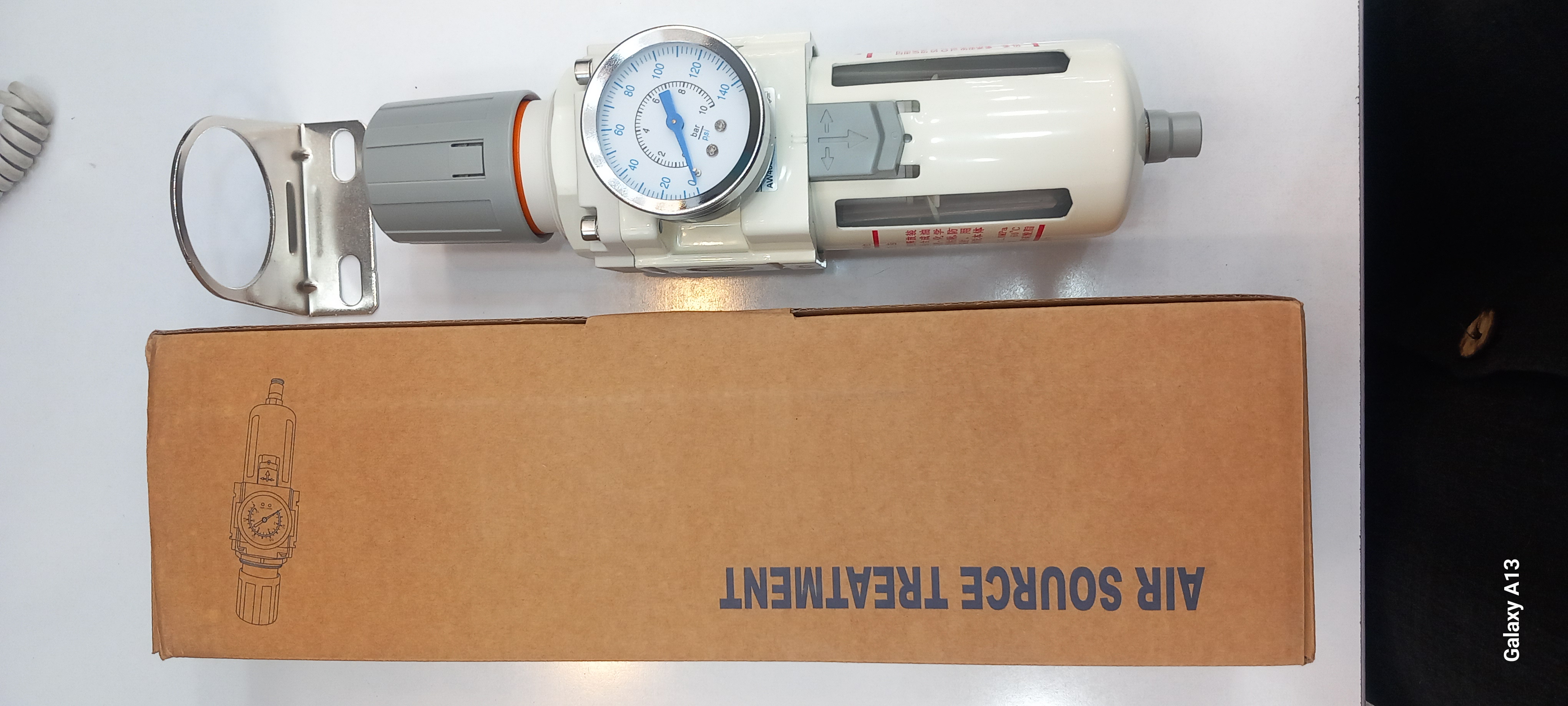

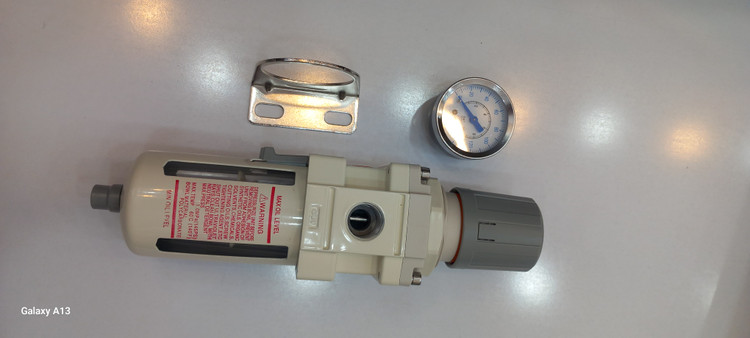

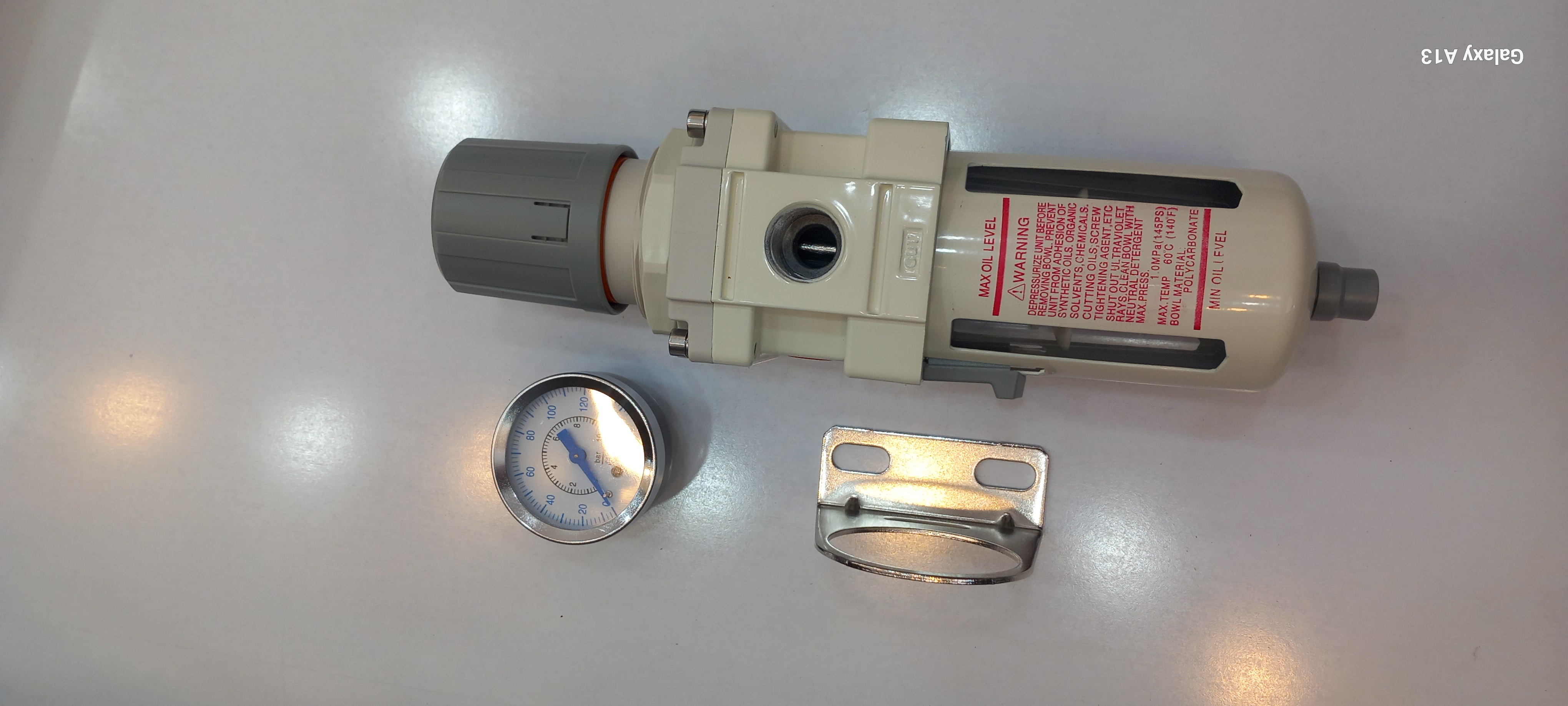

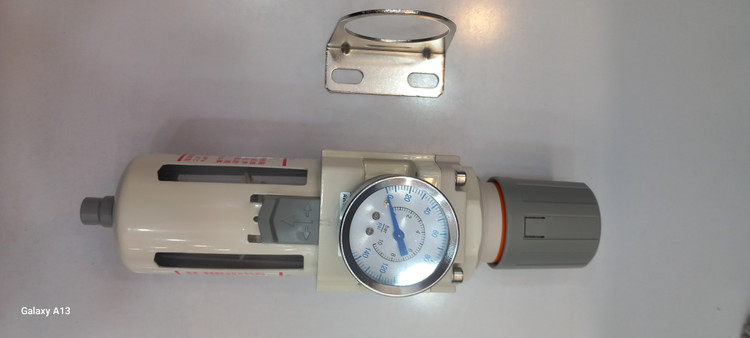

گیج ، براکت ( پایه نگهدارنده فلزی )
کاربرد
سیستم های پنوماتیک و هوای فشرده
فیلتر رگلاتور پنوماتیک CPC+ مدل AW4000-04 سایز 1/2 اینچ
فیلتر رگلاتور پنوماتیک CPC+ مدل AW4000-04 یک واحد آمادهسازی هوای فشرده است که دو عملکرد مهم فیلتراسیون و تنظیم فشار را در یک مجموعه ترکیب میکند. این محصول برای استفاده در خطوط هوای فشرده و سیستمهای پنوماتیک طراحی شده و با حذف آب، رطوبت متراکمشده و ذرات معلق از جریان هوا، به تأمین هوای تمیزتر برای تجهیزات پنوماتیکی کمک میکند.
وجود رگلاتور در این مجموعه نیز امکان کاهش و تنظیم فشار هوای ورودی و رساندن آن به فشار مناسب برای تجهیزات مصرفکننده را فراهم میکند. به همین دلیل فیلتر رگلاتور CPC+ AW4000-04 میتواند پیش از تجهیزات پنوماتیکی، ابزارهای بادی و سایر مصرفکنندههای هوای فشرده نصب شود.
این مدل دارای اتصالات 1/2 اینچ بوده و برای خطوطی که به دبی هوای بیشتری نسبت به مدلهای کوچکتر نیاز دارند، گزینهای مناسب محسوب میشود. ساختار ترکیبی فیلتر و رگلاتور باعث میشود بدون نیاز به نصب دو قطعه جداگانه، عملیات تصفیه و تنظیم فشار هوا در یک مجموعه انجام شود.
عملکرد فیلتر رگلاتور CPC+ AW4000-04
هوای فشرده ابتدا وارد بخش فیلتر میشود. در این قسمت، آب و رطوبت متراکمشده و ذرات معلق موجود در جریان هوا از آن جدا شده و در قسمت پایینی کاسه جمع میشوند. آب جمعشده را میتوان از طریق سیستم تخلیه خارج کرد.
پس از مرحله فیلتراسیون، هوا وارد بخش رگلاتور میشود. فشار خروجی با استفاده از پیچ تنظیم قابل کنترل است و کاربر میتواند فشار موردنیاز تجهیزات پنوماتیکی را تنظیم کند.
به این ترتیب، فیلتر رگلاتور علاوه بر کمک به کاهش آلودگی و رطوبت هوای فشرده، از ورود هوای با فشار نامناسب به تجهیزات پاییندست نیز جلوگیری میکند.
کاربردهای فیلتر رگلاتور CPC+ AW4000-04
• سیستمهای هوای فشرده
• کمپرسورهای باد
• خطوط پنوماتیک
• تجهیزات و ماشینآلات صنعتی
• جکهای پنوماتیک
• شیرهای پنوماتیک
• ابزارهای بادی
• تجهیزات اتوماسیون صنعتی
• خطوط تولید
• تجهیزات کارگاهی
• واحدهای آمادهسازی هوای فشرده
• نصب در مسیر هوای فشرده پیش از تجهیزات مصرفکننده
مزایای فیلتر رگلاتور CPC+ AW4000-04
• ترکیب فیلتر و رگلاتور در یک مجموعه
• کمک به جداسازی آب و رطوبت متراکمشده از هوای فشرده
• حذف ذرات و آلودگیهای موجود در جریان هوا
• امکان تنظیم فشار خروجی
• مناسب برای خطوط هوای فشرده
• اتصال 1/2 اینچ
• دارای کاسه شفاف برای مشاهده وضعیت داخل مخزن
• دارای سیستم تخلیه
• طراحی مناسب برای نصب و نگهداری
• کاهش فضای موردنیاز نسبت به نصب فیلتر و رگلاتور به صورت جداگانه
مشخصات فنی
برند: CPC+ PNEUMATICS
مدل: AW4000-04
نوع محصول: فیلتر رگلاتور پنوماتیک
نوع عملکرد: فیلتر هوا + تنظیم فشار
سایز اتصال: 1/2 اینچ
محدوده تنظیم فشار: 0.5 تا 9.0 kgf/cm²
حداکثر فشار درجشده روی پلاک: 9.9 kgf/cm²
فشار درجشده روی بستهبندی: 0.05 تا 1.0 MPa
سیال مورد استفاده: هوای فشرده
کاسه: شفاف
کاربرد: سیستمهای پنوماتیک و هوای فشرده
نکته مهم درباره رطوبتگیری
فیلتر رگلاتور CPC+ AW4000-04 با جدا کردن آب و رطوبت متراکمشده از هوای فشرده، به کاهش رطوبت موجود در مسیر هوا کمک میکند و به همین دلیل در بسیاری از سیستمهای پنوماتیک به عنوان فیلتر رطوبتگیر یا رطوبتگیر اولیه مورد استفاده قرار میگیرد.
با این حال، این محصول جایگزین خشککنهای تخصصی هوای فشرده (Air Dryer) نیست. در صورتی که هوای بسیار خشک و نقطه شبنم پایین مورد نیاز باشد، استفاده از درایر مناسب در کنار سیستم فیلتراسیون توصیه میشود.
نکات نصب و استفاده
هنگام نصب فیلتر رگلاتور، جهت جریان هوای مشخصشده روی بدنه باید رعایت شود. همچنین فشار ورودی سیستم باید در محدوده مجاز محصول قرار داشته باشد.
برای عملکرد مناسب، آب جمعشده در کاسه باید به صورت دورهای تخلیه شود و وضعیت المنت فیلتر نیز در فواصل مناسب بررسی و در صورت نیاز تعویض شود.
فیلتر رگلاتور CPC+ AW4000-04 برای استفاده با هوای فشرده طراحی شده است و انتخاب آن باید بر اساس فشار کاری، میزان مصرف هوا، سایز اتصالات و نیاز سیستم انجام شود.
