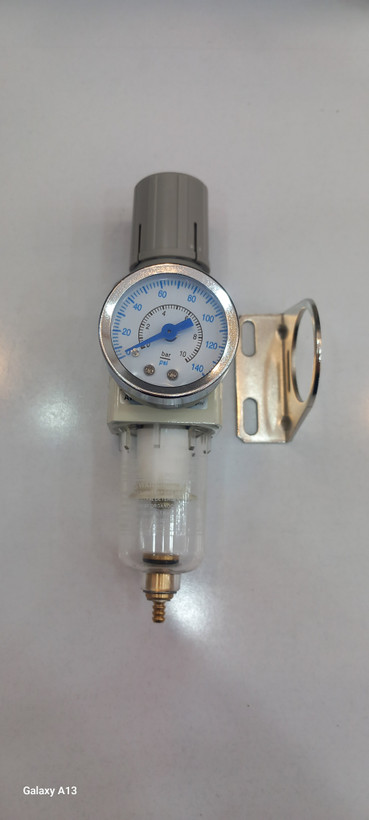

فیلتر رگلاتور باد CPC+ AW2000-02 سایز 1/4 اینچ / رطوبت گیر پنوماتیک

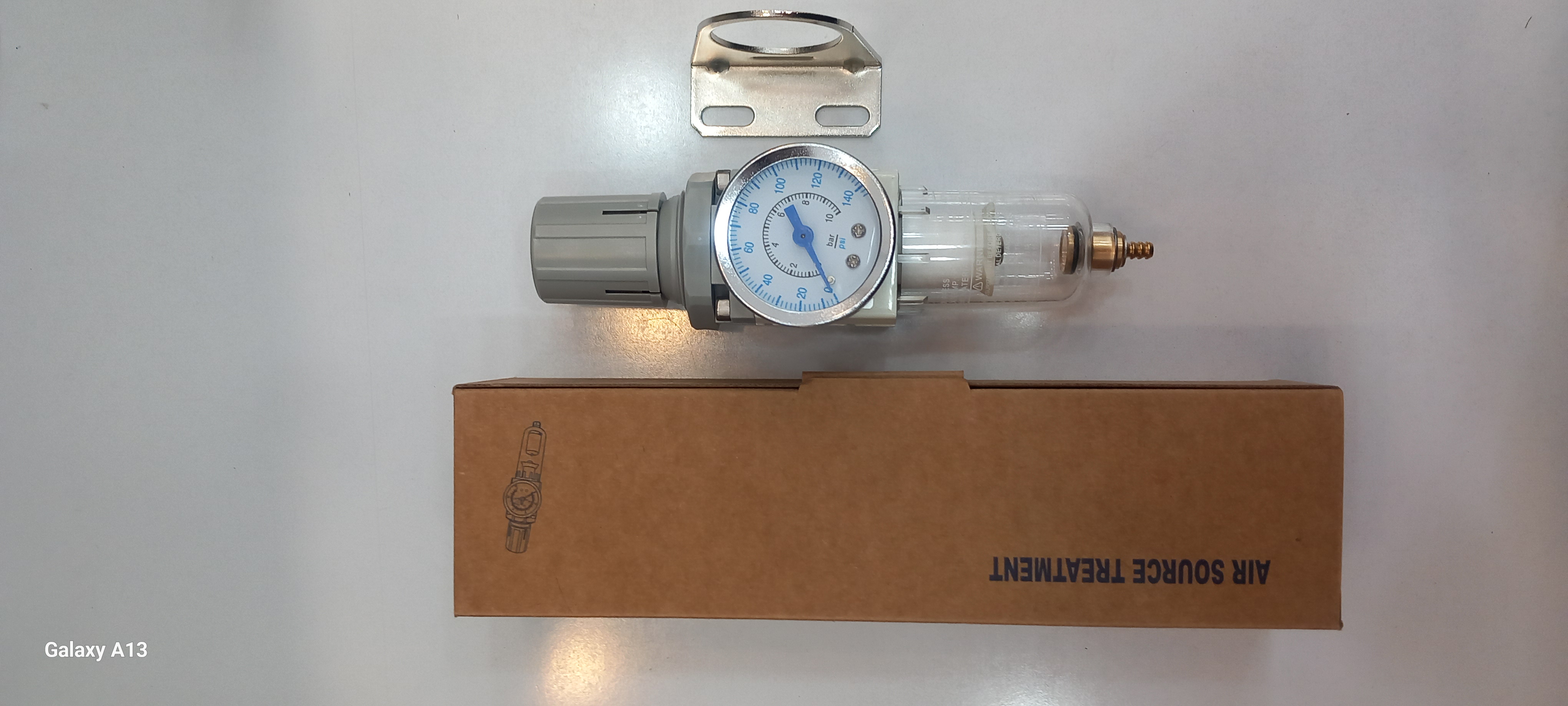

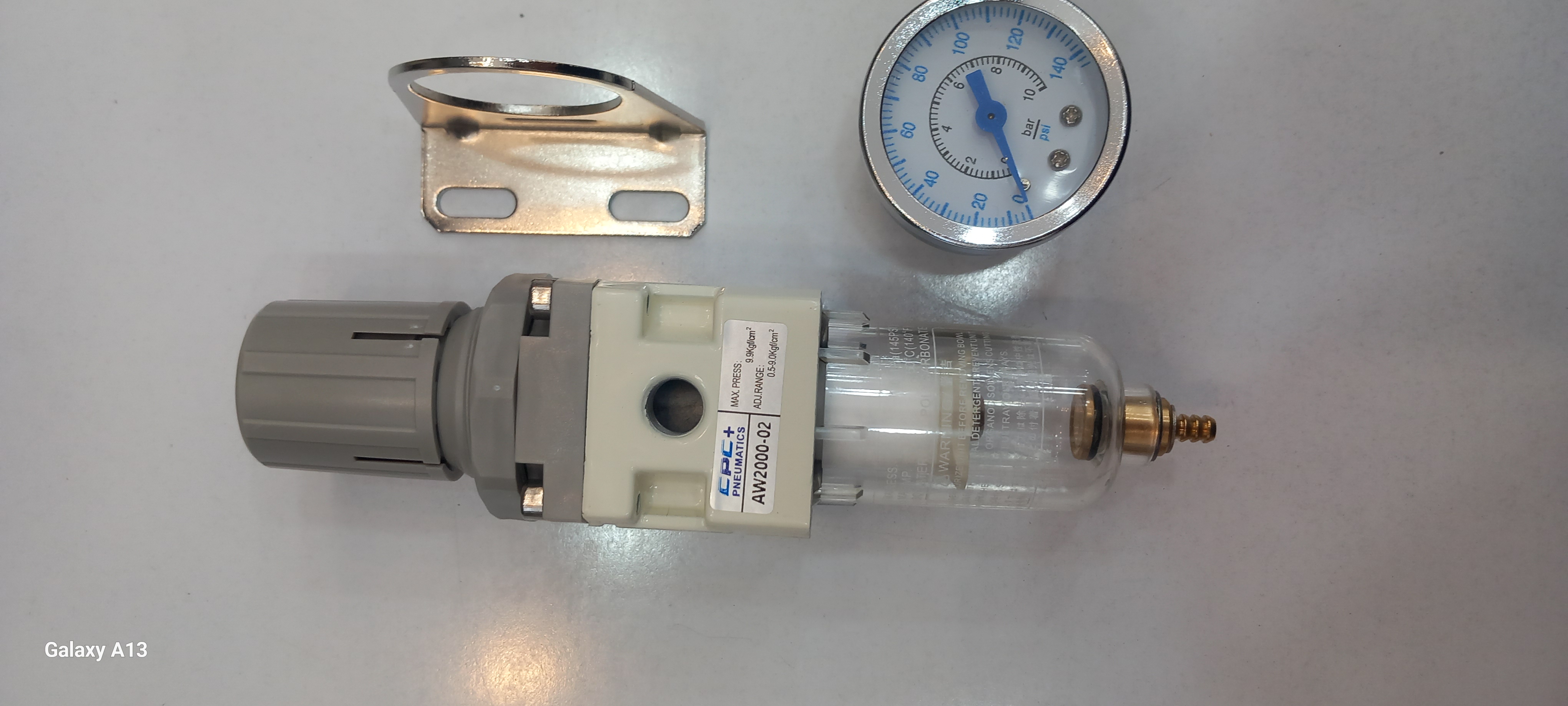

فیلتر رگلاتور پنوماتیک CPC+ مدل AW2000-02 سایز 1/4 اینچ



فیلتر رگلاتور پنوماتیک CPC+ مدل AW2000-02 یک واحد آماده‌سازی هوای فشرده است که وظیفه فیلتراسیون هوا و تنظیم فشار را به صورت هم‌زمان انجام می‌دهد. این محصول برای استفاده در سیستم‌های پنوماتیک، خطوط هوای فشرده، تجهیزات صنعتی، ابزارهای بادی و کمپرسورهای باد طراحی شده است.



فیلتر رگلاتور CPC+ AW2000-02 با قرار گرفتن در مسیر هوای فشرده، به جداسازی آب و رطوبت متراکم‌شده و ذرات معلق موجود در جریان هوا کمک می‌کند. رطوبت و مایعات جداشده در قسمت پایینی کاسه جمع شده و از طریق سیستم تخلیه قابل خارج کردن هستند.



بخش رگلاتور این مجموعه نیز امکان تنظیم فشار هوای خروجی را فراهم می‌کند. به این ترتیب می‌توان فشار هوای ورودی را متناسب با نیاز تجهیزات پنوماتیکی کاهش داده و کنترل کرد.



ترکیب فیلتر و رگلاتور در یک مجموعه باعث صرفه‌جویی در فضای نصب و کاهش تعداد اتصالات و لوله‌کشی موردنیاز می‌شود. به همین دلیل AW2000-02 گزینه‌ای کاربردی برای آماده‌سازی هوای فشرده پیش از ورود به تجهیزات مصرف‌کننده است.



ویژگی‌های فیلتر رگلاتور CPC+ AW2000-02



• فیلتر و رگلاتور پنوماتیک در یک مجموعه

• مناسب برای تصفیه و تنظیم فشار هوای فشرده

• کمک به جداسازی آب و رطوبت متراکم‌شده از هوا

• کمک به حذف ذرات و آلودگی‌های موجود در جریان هوای فشرده

• امکان تنظیم فشار خروجی

• دارای اتصال 1/4 اینچ

• دارای کاسه شفاف برای مشاهده وضعیت داخل مخزن

• دارای سیستم تخلیه مایعات جمع‌شده

• طراحی مناسب برای نصب و نگهداری

• مناسب برای سیستم‌های پنوماتیک و تجهیزات هوای فشرده

• قابل استفاده به عنوان فیلتر رطوبت‌گیر اولیه در مسیر هوای فشرده



نحوه عملکرد



هوای فشرده وارد بخش فیلتر شده و در این قسمت آب، رطوبت متراکم‌شده و ذرات موجود در جریان هوا از آن جدا می‌شوند. مایعات جداشده در قسمت پایینی کاسه جمع می‌شوند و با استفاده از سیستم تخلیه می‌توان آنها را از مدار خارج کرد.



پس از عبور هوا از بخش فیلتر، جریان هوا وارد قسمت رگلاتور می‌شود. فشار خروجی توسط پیچ تنظیم قابل کنترل است و کاربر می‌تواند فشار مناسب موردنیاز تجهیزات پنوماتیکی را تنظیم کند.



استفاده از فیلتر رگلاتور در ابتدای مسیر یا پیش از تجهیزات مصرف‌کننده باعث می‌شود هوای فشرده با آلودگی و رطوبت کمتر و فشار کنترل‌شده‌تری در اختیار تجهیزات قرار گیرد.



کاربردهای فیلتر رگلاتور CPC+ AW2000-02



• کمپرسورهای باد

• خطوط هوای فشرده

• سیستم‌های پنوماتیک

• جک‌های پنوماتیک

• شیرهای پنوماتیک

• ابزارهای بادی

• ماشین‌آلات صنعتی

• تجهیزات اتوماسیون پنوماتیک

• خطوط تولید

• تجهیزات کارگاهی

• یونیت‌های پنوماتیک

• تجهیزات آماده‌سازی هوای فشرده



مشخصات فنی



برند: CPC+ PNEUMATICS

مدل: AW2000-02

نوع محصول: فیلتر رگلاتور پنوماتیک

نوع عملکرد: فیلتراسیون + تنظیم فشار

سایز اتصال ورودی و خروجی: 1/4 اینچ

محدوده تنظیم فشار: 0.5 تا 9.0 kgf/cm²

حداکثر فشار درج‌شده روی پلاک: 9.9 kgf/cm²

سیال مورد استفاده: هوای فشرده

کاسه: شفاف

کاربرد: سیستم‌های پنوماتیک و هوای فشرده



رطوبت‌گیری و استفاده در مسیر کمپرسور



فیلتر رگلاتور CPC+ AW2000-02 می‌تواند در مسیر هوای خروجی کمپرسور و پیش از تجهیزات پنوماتیکی نصب شود و با جدا کردن آب و رطوبت متراکم‌شده، به کاهش ورود رطوبت به تجهیزات پایین‌دست کمک کند.



با این حال، این محصول یک فیلتر رگلاتور پنوماتیک است و نباید با خشک‌کن تخصصی هوای فشرده یا Air Dryer اشتباه گرفته شود. در کاربردهایی که هوای بسیار خشک یا نقطه شبنم پایین موردنیاز است، استفاده از درایر مناسب در کنار سیستم فیلتراسیون توصیه می‌شود.



نکات نصب و نگهداری



هنگام نصب محصول باید جهت جریان هوای مشخص‌شده روی بدنه رعایت شود. فشار ورودی سیستم نیز باید در محدوده مجاز فیلتر رگلاتور قرار داشته باشد.



برای حفظ عملکرد مناسب، وضعیت کاسه و میزان آب جمع‌شده باید به صورت دوره‌ای بررسی شود و مایعات جمع‌شده پیش از رسیدن به سطح نامناسب تخلیه شوند.



همچنین المنت فیلتر باید در فواصل مناسب بررسی و در صورت گرفتگی یا کاهش عملکرد، تمیز یا تعویض شود.



فیلتر رگلاتور CPC+ مدل AW2000-02 با اتصال 1/4 اینچ، انتخابی مناسب برای کنت9رل فشار و آماده‌سازی هوای فشرده در سیستم‌های پنوماتیک و تجهیزات صنعتی است.
